Décembre 2019, réalisation de l'électronique de commande de l'aspirateur.

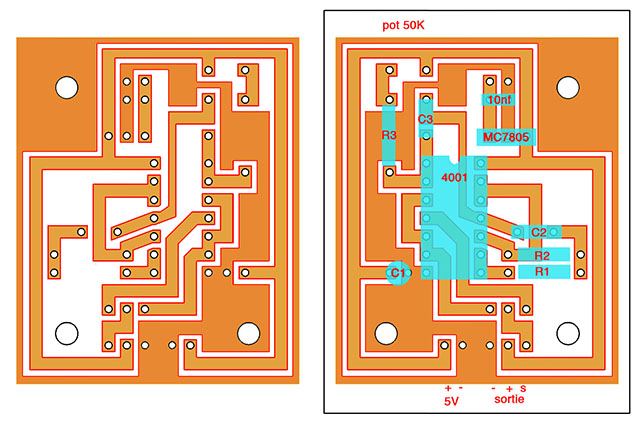

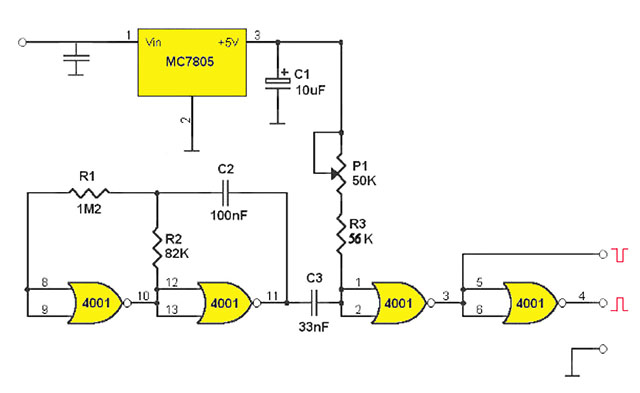

Le circuit est composé d'un régulateur de tension 5 Volts et de portes NOR, c'est un circuit testeur de servos. Le circuit est alimenté comme le variateur de vitesse par l'alimentation régulée de 24 Volts 20 Ampères. La tension est réglable de +/- 18 à 24 Volts, je règle la tension au minimum car la vitesse de rotation est suffisante.

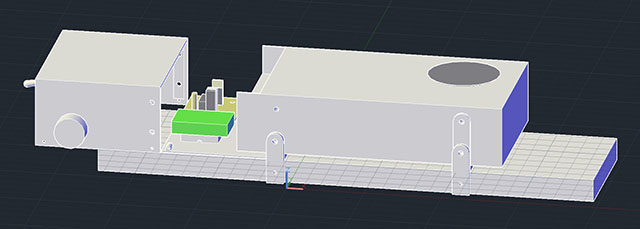

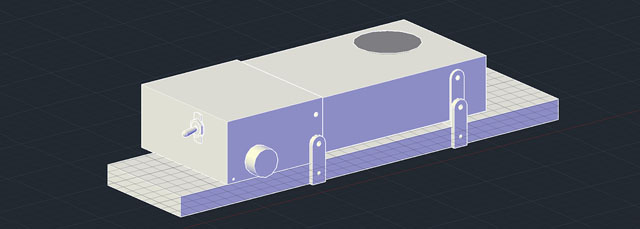

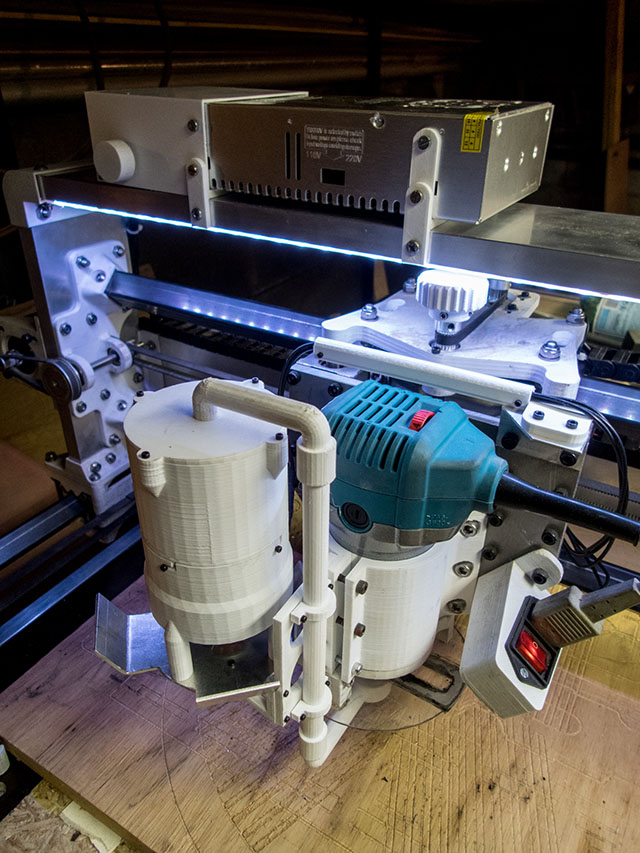

L'ensemble se situe dans un boītier fixé à l'alimentation, lui-mźme fixé au-dessus du portique de l'axe X de la CNC. Les 3 fils du moteur brushless sont raccordés au variateur de vitesse par de longs fils (2,6 m) qui passe par la chaine de l'axe X.





Le 220 Volts qui alimente la défonceuse passe déjà par cette chaine, je raccorde l'alimentation 24 Volts sur ce cāble que je prolonge ensuite pour raccorder à nouveau la prise de la défonceuse.
