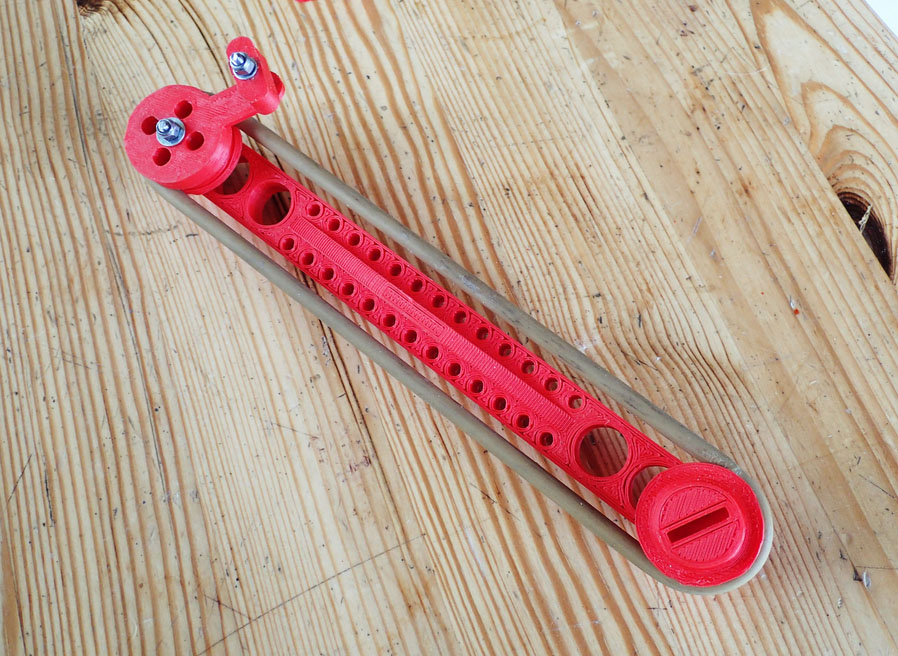

Fin avril 2017, je vous présentais ceci:Lorsqu'on fixe les ailes d'un avion au moyen de vis M5 en nylon et qu'elles sont difficiles d'accès, la solution que je viens d'imprimer pourrait bien vous intéresser. La voici:
Il y a 4 pièces à imprimer.
Un bras porteur de 2 axes à 18 cm l'un de l'autre, une poulie munie d'une manivelle, le bouton de la manivelle et une poulie comportant une fente destinée à recevoir l'ergot de la vis nylon.Il y a aussi 3 entretoises de 6 mm de diamètre: une de 10 mm de long et 4 mm de diamètre intérieur pour le bras, coté poulie à fente une de 10 mm de long et 3 mm de diamètre intérieur pour la poulie à fente une de 14 mm de long et 3 mm de diamètre intérieur pour la poulie munie d'une manivelle Ces entretoises sont à coller à la colle cyanocrylate après avoir ajusté le diamètre des trous Il faut également réaliser un filet M4 dans la poulie à fente après avoir ajusté le diamètre de l'alésage à 3,3mm. Cette poulie reçoit une tige filletée M4 qui sera collée à la colle cyanocrylate. La tige M4 traverse ensuite une rondelle, le bras, une autre rondelle et un écrou nylstop. La manivelle reçoit un écrou M3 dans le logement prévu, une tige filetée et un écrou pour bloquer la tige M3. Cette tige M3 reçoit une rondelle, le bouton, une autre rondelle et un écrou nylstop. Il ne rete plus qu'à réaliser une courroie avec un sandow de 5 mm de diamètre à couper en bizeau et à coller à la colle cyanocrylate. L'archive contenant les fichiers STL à imprimer est ici ---->  |
|

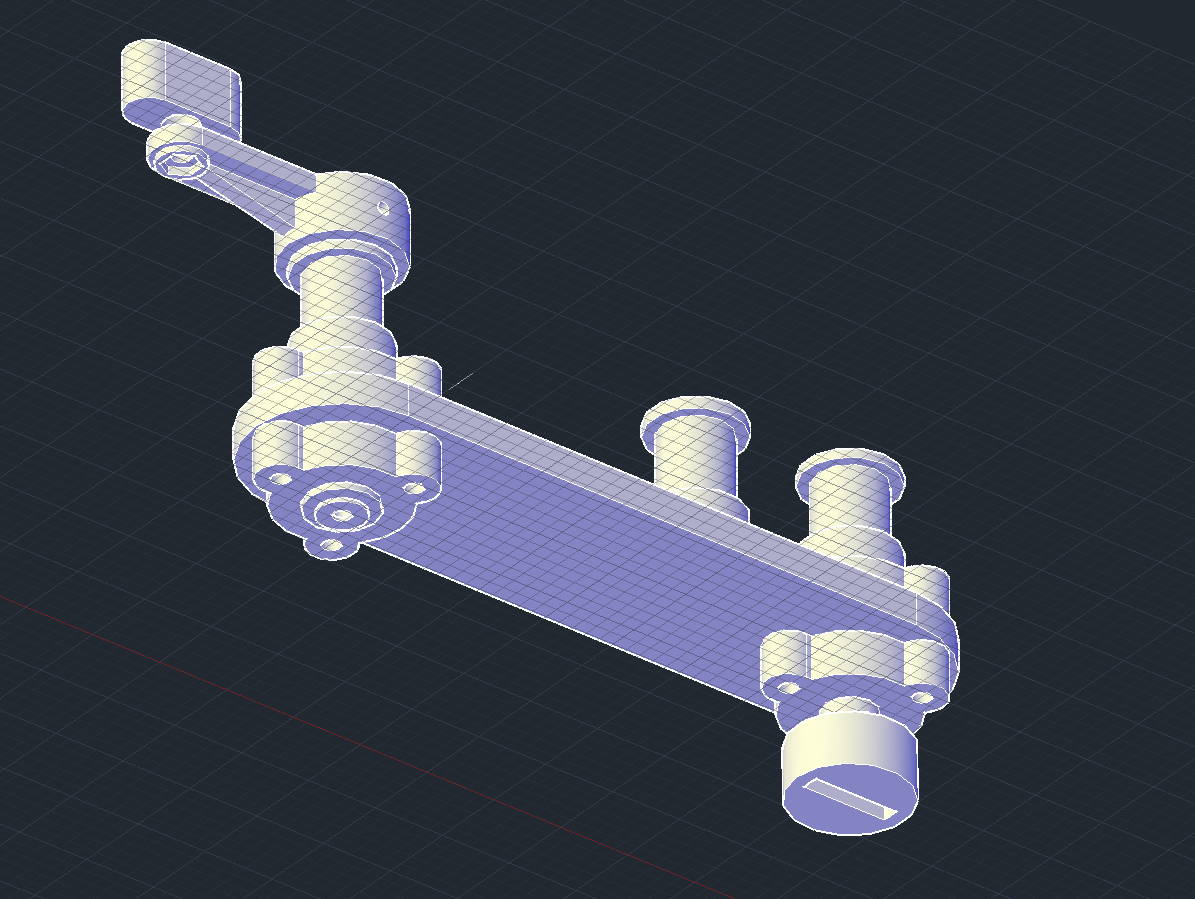

Mais un jour où (en 2020) le soleil brillait et qu'il faisait chaud, le PLA est devenu ''tout ramoumou''. J'ai donc réalisé une version 2 sur une plaque de bakélite avec des roulements à billes, des poulies crantées, une courroie et une manivelle (magnifique). Cette fois, la machine était trop grosse par rapport à l'espace nécessaire et rendait son utilisation difficile. |

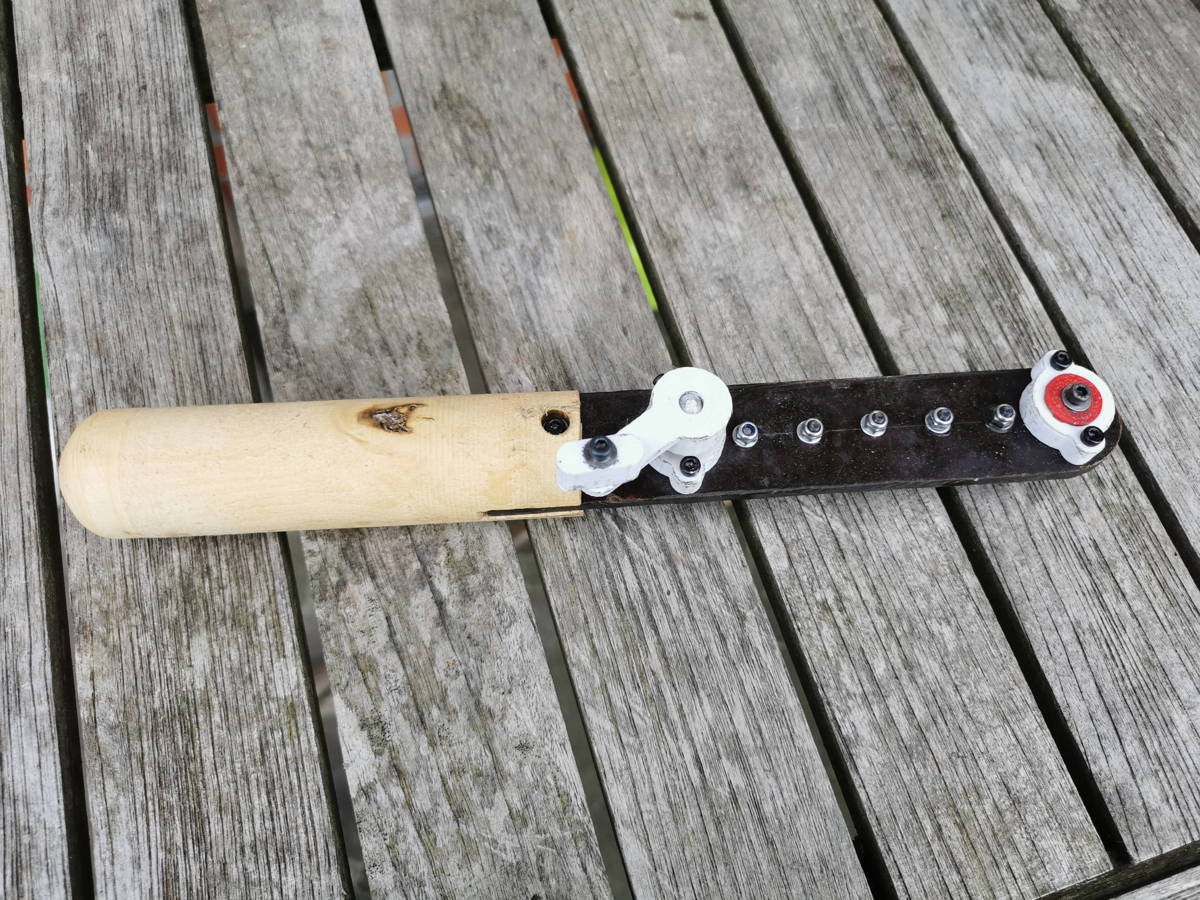

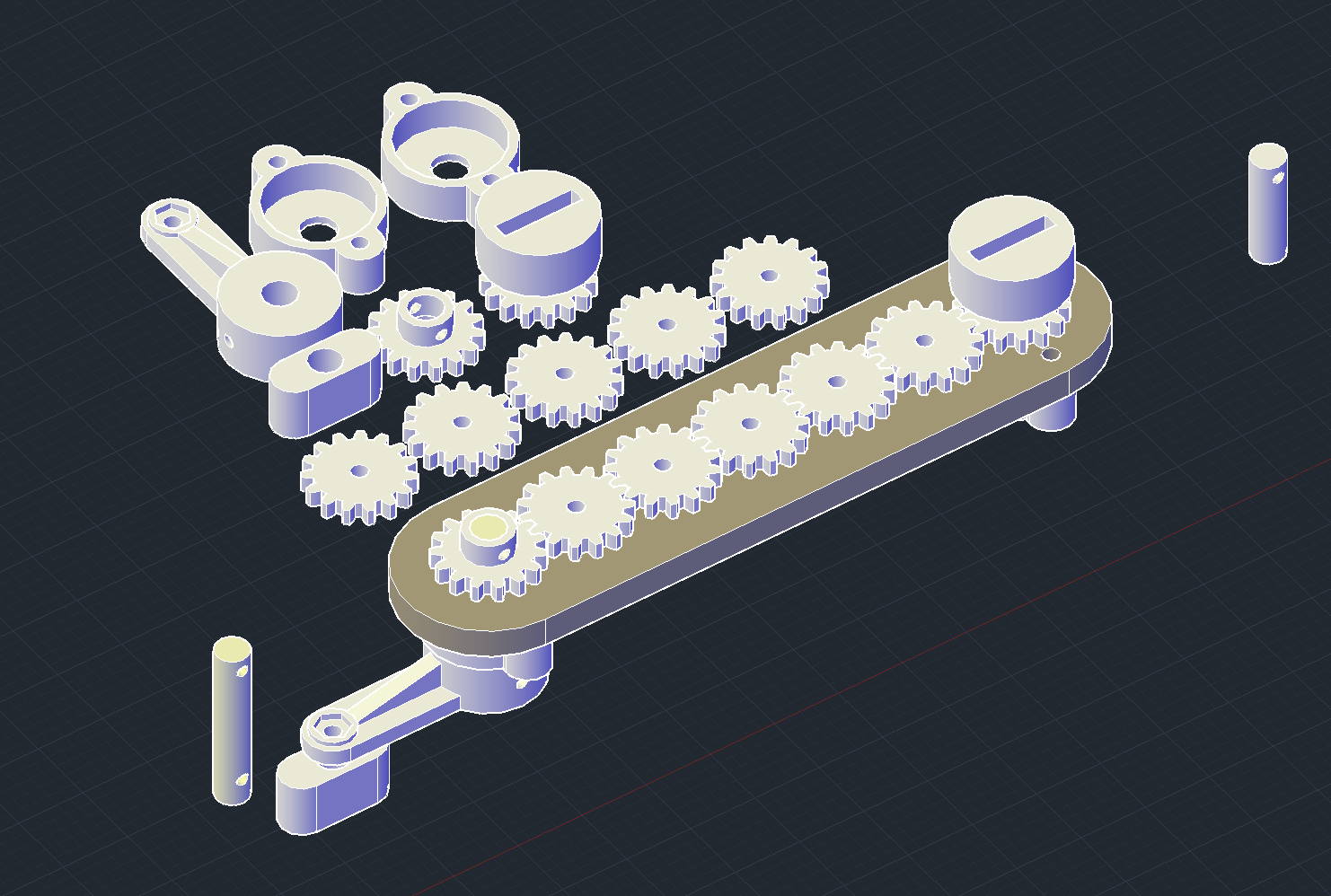

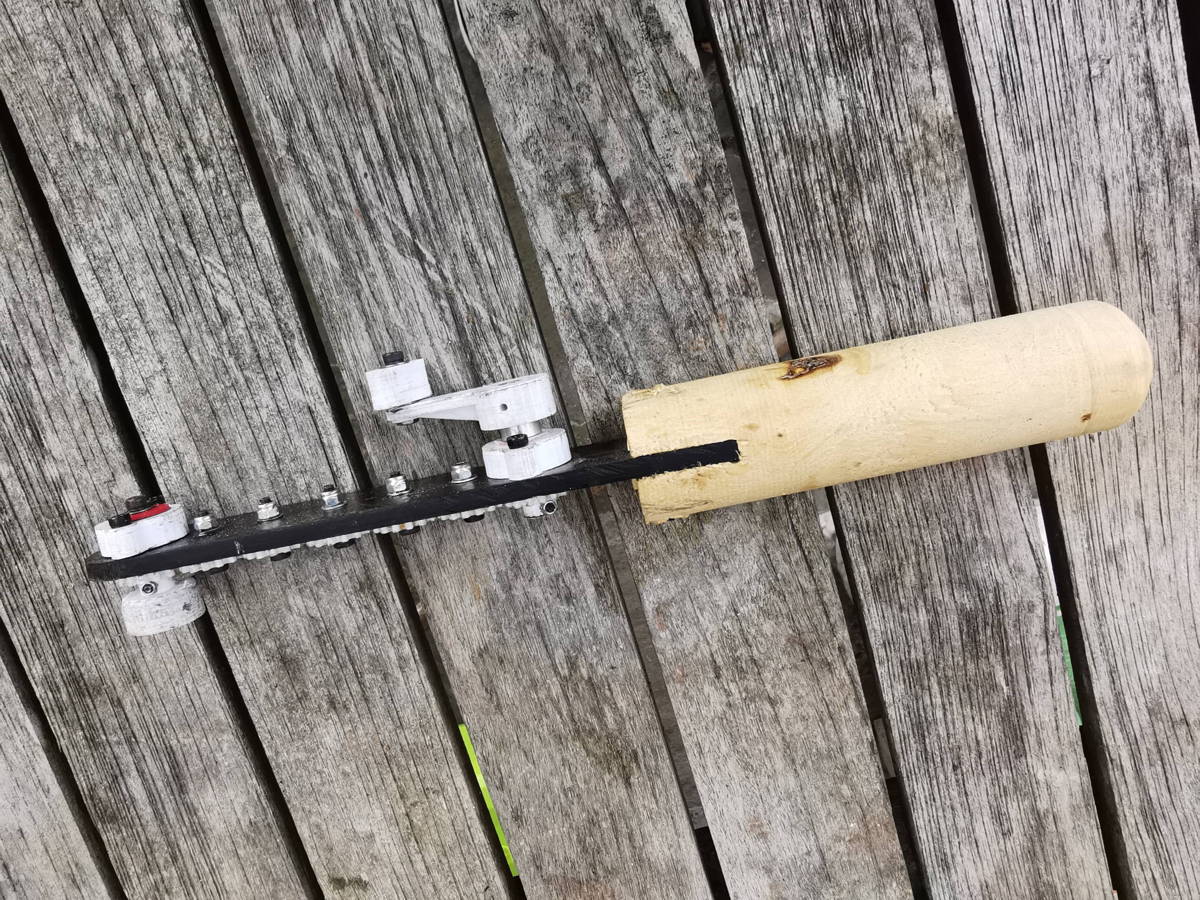

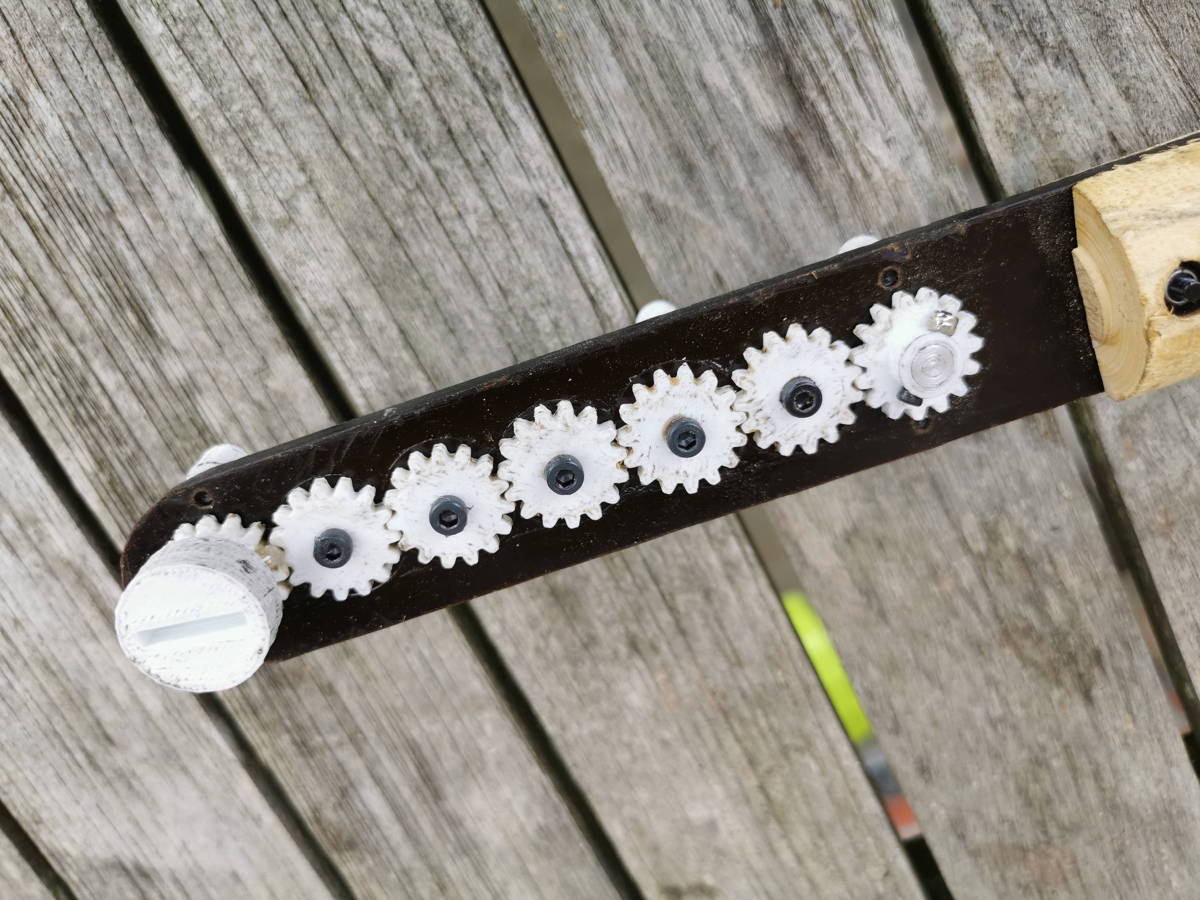

En 2022, je constate que la courroie s'est allongée, ce qui m'amène à ajouter une poulie servant de tendeur mais la courroie continue de s'allonger. Avec courage, je réalise une version 3 avec, cette fois, 7 engrenages imprimés en PLA de 26 dents espacés de 17 mm. Pourquoi 26 dents ? Toujours la paresse, j'avais déjà le dessin, il n'y avait qu'à réduire la dimension. La paresse n'est pas toujours bonne conseillère, les dents étaient trop petites et les frottements trop importants. Je fini donc par redessiner mes propres engrenages de 15 dents (version 3b).     L'archive contenant le fichier de dessin en DXF est ici ----> |
