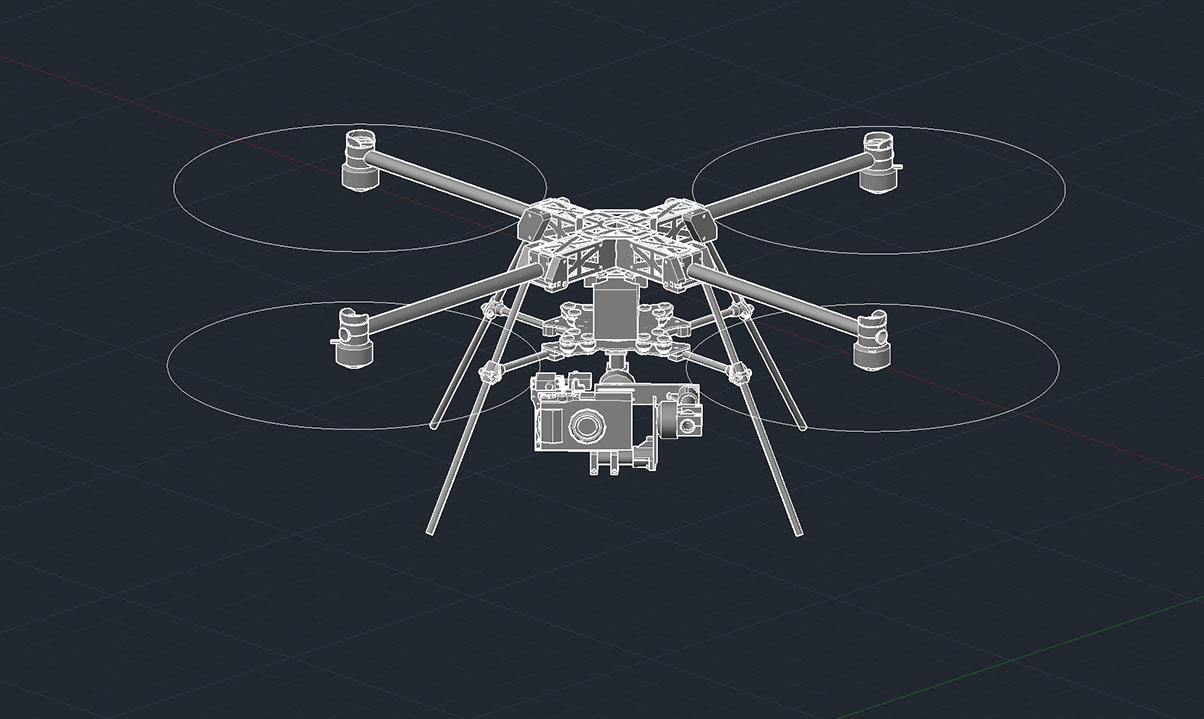

Cliquez dans l'image pour l'animation
L'estimation du poids sera peut-être revue à la baisse par enlèvement de matière superflue sur certaines pièces, notamment celles du cardan.
| carbone | |||||
| 2 | plaques sup. et inf. centre fuselage | 12,80 | grs. | ||
| 8 | plaques horizontales bras | 22,48 | grs. | ||
| 8 | plaques verticales | 9,20 | grs. | ||
| 4 | tubes 420 x 16 x 18 | 126,00 | grs. | ||
| 4 | tubes 98 x 20 x 22 | 37,00 | grs. | ||
| 4 | tubes 373 x 6 x 8 | 46,40 | grs. | ||
| total carbone | 253,88 | grs | |||
| PLA | |||||
| 4 | supports moteurs | 64,40 | grs. | ||
| 4 | fixations train | 85,40 | grs. | ||
| 4 | fixations LiPo | 19,68 | grs. | ||
| 4 | ensembles d'enfichage bras | 28,48 | grs. | ||
| 4 | verrous | 5,84 | grs. | ||
| 8 | entretoises | 1,10 | grs. | ||
| total PLA | 204,90 | grs | |||
| visserie | |||||
| 8 | 70 mm M3 pour train | 24,20 | grs. | ||
| 8 | 35 mm M3 pour serre tube bras | 13,48 | grs. | ||
| 8 | 45 mm M3 pour serre-tube fuselage | 16,54 | grs. | ||
| 4 | 55 mm M3 pour serre-tube fuselage | 9,80 | grs. | ||
| 4 | 60 mm M3 pour serre-tube fuselage | 10,57 | grs. | ||
| 4 | 15 D2 pour verrou | 1,74 | grs. | ||
| 4 | 15 mm M3 pour verrou | 3,68 | grs. | ||
| 8 | 40 mm M3 pour moteur | 15,01 | grs. | ||
| total visserie | 95,01 | grs | |||
| pièces principales | |||||
| 4 | moteurs 4014 320KV | 652,00 | grs. | ||
| 4 | hélices carbone 18 x 4 | 100,00 | grs. | ||
| 1 | pack LiPo 6S 10 AmpH | 1189,00 | grs. | ||
| 1 | récepteur quadri | 10,00 | grs. | ||
| 1 | récepteur photo | 10,00 | grs. | ||
| 1 | contrôleur de vol | 30,00 | grs. | ||
| 1 | émetteur TV | 30,00 | grs. | ||
| total pièces principales | 2021,00 | grs | |||
| Total quadri | 2574,79 | grs | |||
| cardan | |||||
| 12 | suspensions caoutchouc | 21,60 | grs. | ||
| 1 | plaque sup. cardan | 20,80 | grs. | ||
| 1 | plaque inf. cardan | 25,90 | grs. | ||
| 1 | 3 tubes pour 292,5mm | 22,10 | grs. | ||
| 1 | 3 plaques alu (bras) | 39,70 | grs. | ||
| 3 | raccord 90° PLA | 22,53 | grs. | ||
| 2 | ensembles raccord plaque-tube | 17,44 | grs. | ||
| 3 | moteurs | 294,00 | grs. | ||
| 1 | ensemble visserie | 35,00 | grs. | ||
| 1 | ensemble commande TG-4+servo | 85,00 | grs. | ||
| 1 | ensemble fixation susp. | 19,44 | grs. | ||
| 4 | ensembles d'attaches au train | 20,60 | grs. | ||
| 4 | tubes 6x8x166mm | 20,60 | grs. | ||
| total cardan | 644,71 | grs | |||
| Total | 3219,50 | grs | |||
| 1 | Olympus TG-4 | 250,00 | grs. | ||
| Total en ordre de vol photo | 3469,50 | grs | |||
